H112 HP 7.5 4P MA AC KW 5,5 4P TOR электродвигатель полый вал, 2 подшипника, 5,5кВт, 380В, м.р.87мм

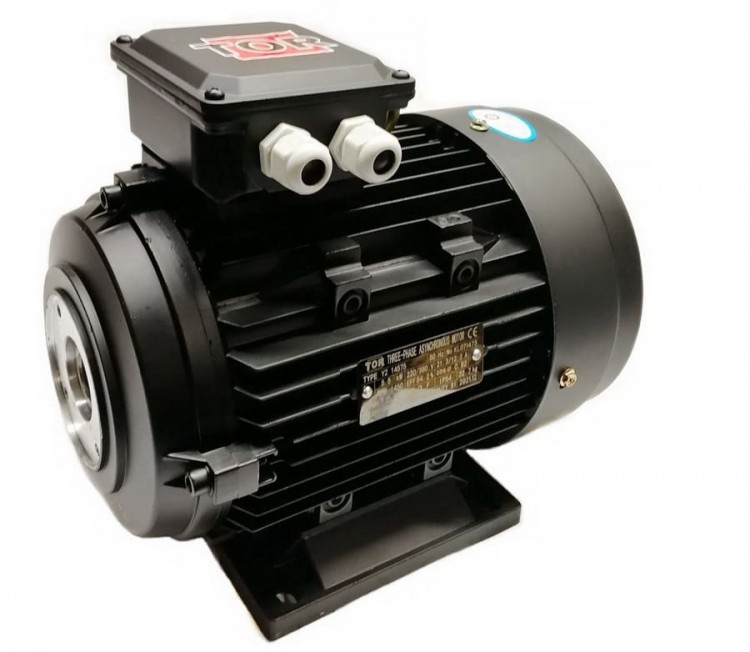

TOR H112 HP 7.5 4P MA AC KW 5,5 4P — четырёхполюсный асинхронный электродвигатель с полым валом, предназначенный для прямого привода насосов высокого давления в составе профессионального моечного оборудования. Модификация с артикулом 14660 имеет мощность 5,5 кВт, работает от сети 380 В и развивает 1450 об/мин; сочетание этих параметров рассчитано на применение с совместимыми помпами E3B2515 и NMT 1520R. Механическое сопряжение определяется полым гладким валом диаметром 24 мм и посадочным расстоянием фланца 87 мм, поэтому модель подходит для сборки или восстановления насосного блока только при совпадении монтажных размеров. Корпус типоразмера H112 выполнен в горизонтальной компоновке с опорными лапами, а вал поддерживается двумя подшипниками. Электродвигатель востребован при оснащении стационарных АВД, автомоечных постов, сервисных зон и технологических моечных установок, где предусмотрено трёхфазное питание. Габариты самого изделия составляют 322 × 224 × 264 мм при массе 32 кг; транспортная упаковка имеет размер 430 × 240 × 310 мм и массу 32,7 кг. Эти данные позволяют заранее проверить монтажное пространство, подготовить основание и рассчитать условия перевозки. Гарантия на товар составляет 6 месяцев.

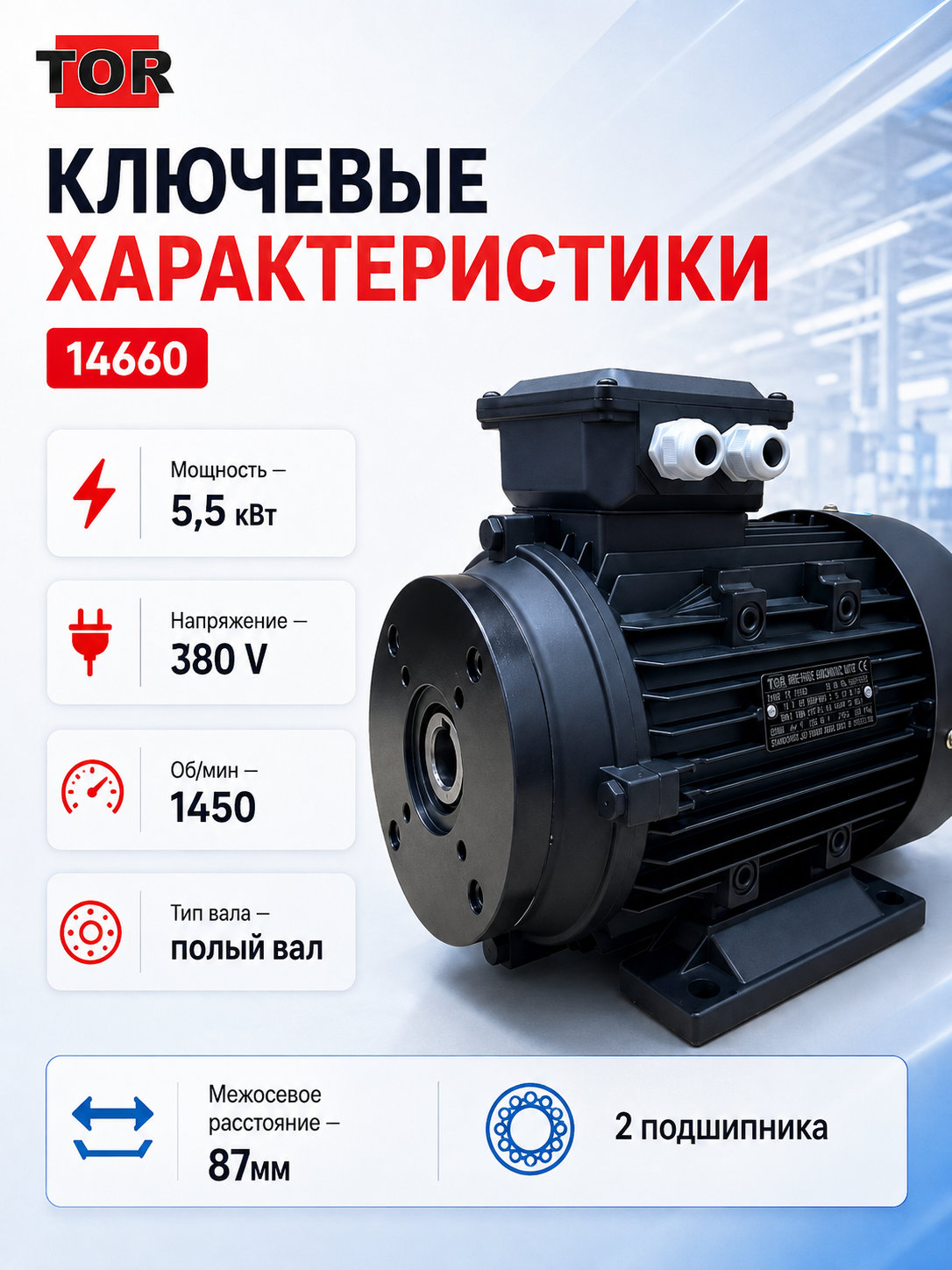

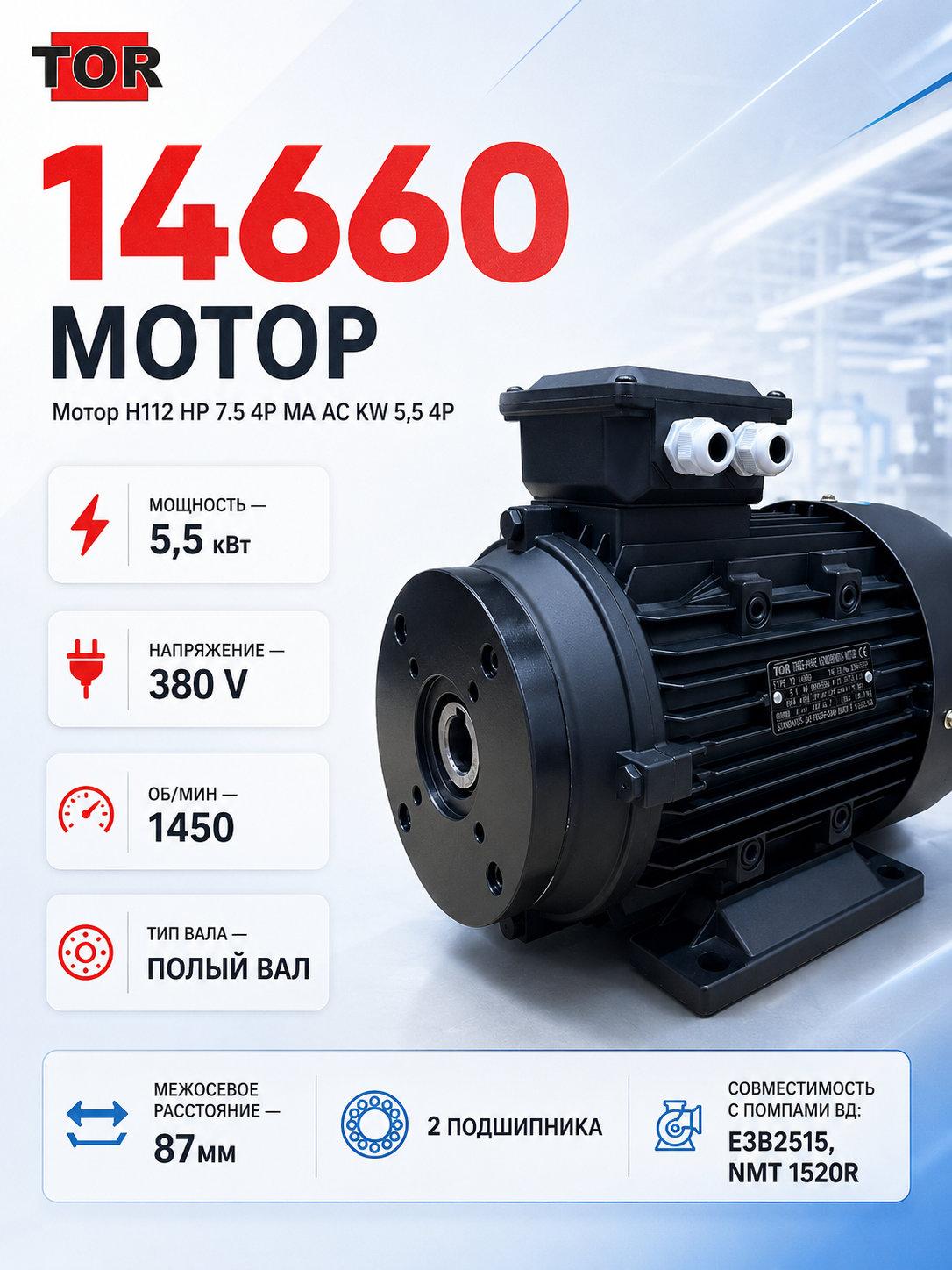

Технические характеристики TOR H112 HP 7.5 4P MA AC KW 5,5 4P

— Модель: H112 HP 7.5 4P MA AC KW 5,5 4P
— Бренд: TOR
— Артикул: 14660
— Назначение: привод помпы высокого давления
— Тип двигателя: асинхронный четырёхполюсный
— Конструктивное исполнение: горизонтальное, с опорными лапами
— Электропитание: 380 В
— Номинальная мощность: 5,5 кВт
— Частота вращения вала: 1450 об/мин
— Тип вала: полый гладкий
— Диаметр вала: 24 мм
— Посадочное расстояние фланца: 87 мм
— Типоразмер: H112
— Количество подшипников: 2
— Совместимость: E3B2515, NMT 1520R
— Габариты изделия, Д × Ш × В: 322 × 224 × 264 мм
— Масса изделия: 32 кг
— Транспортные габариты, Д × Ш × В: 430 × 240 × 310 мм
— Масса в упаковке: 32,7 кг
— Страна-производитель: Китай
— Гарантия: 6 месяцев

Преимущества модели

— Полый вал рассчитан на прямое сопряжение с насосом, поэтому двигатель и помпа образуют компактный приводной блок без отдельной ременной передачи
— Мощность 5,5 кВт и скорость 1450 об/мин позволяют подобрать привод по рабочим параметрам совместимых насосов высокого давления
— Посадочное расстояние 87 мм однозначно определяет эту модификацию и снижает риск заказа версии с неподходящим фланцем
— Диаметр вала 24 мм даёт дополнительный контрольный размер при подборе двигателя на замену
— Два подшипника обеспечивают опору вращающегося вала с обеих сторон внутри корпуса
— Типоразмер H112 и опубликованные габариты позволяют заранее спроектировать раму, защитный кожух и свободное пространство для обслуживания
— Отдельно указанные транспортные размеры и масса помогают организовать складское размещение и доставку

Ключевые параметры и их практическое значение: TOR H112 HP 7.5 4P MA AC KW 5,5 4P

Мощность 5,5 кВт показывает рабочие возможности электропривода. Она должна соответствовать нагрузке насоса и электрической схеме установки; установка двигателя большей или меньшей мощности без расчёта не является корректной заменой.

Частота вращения 1450 об/мин напрямую связана с режимом работы помпы высокого давления. Совпадение оборотов особенно важно при ремонте готового АВД, поскольку изменение скорости вращения влияет на работу насосного узла.

Напряжение 380 В означает, что для эксплуатации требуется трёхфазная сеть и соответствующая пускозащитная аппаратура в составе оборудования. Перед монтажом необходимо убедиться, что параметры объекта и схема управления рассчитаны на этот двигатель.

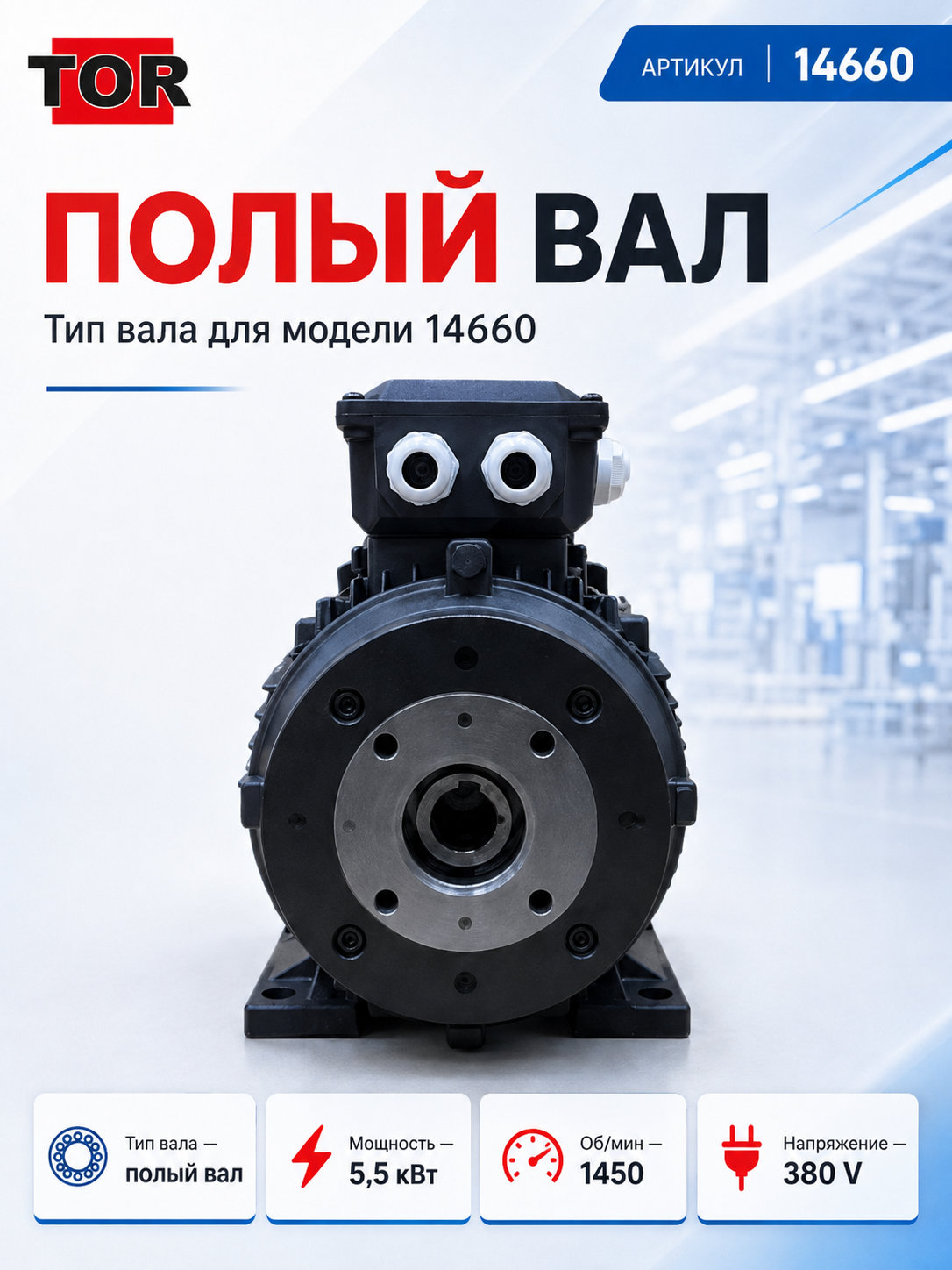

Полый вал диаметром 24 мм служит для непосредственного соединения с валом помпы. Такая конструкция уменьшает длину приводного узла и исключает необходимость в ремнях и шкивах, но требует точного совпадения посадочных размеров и соосности.

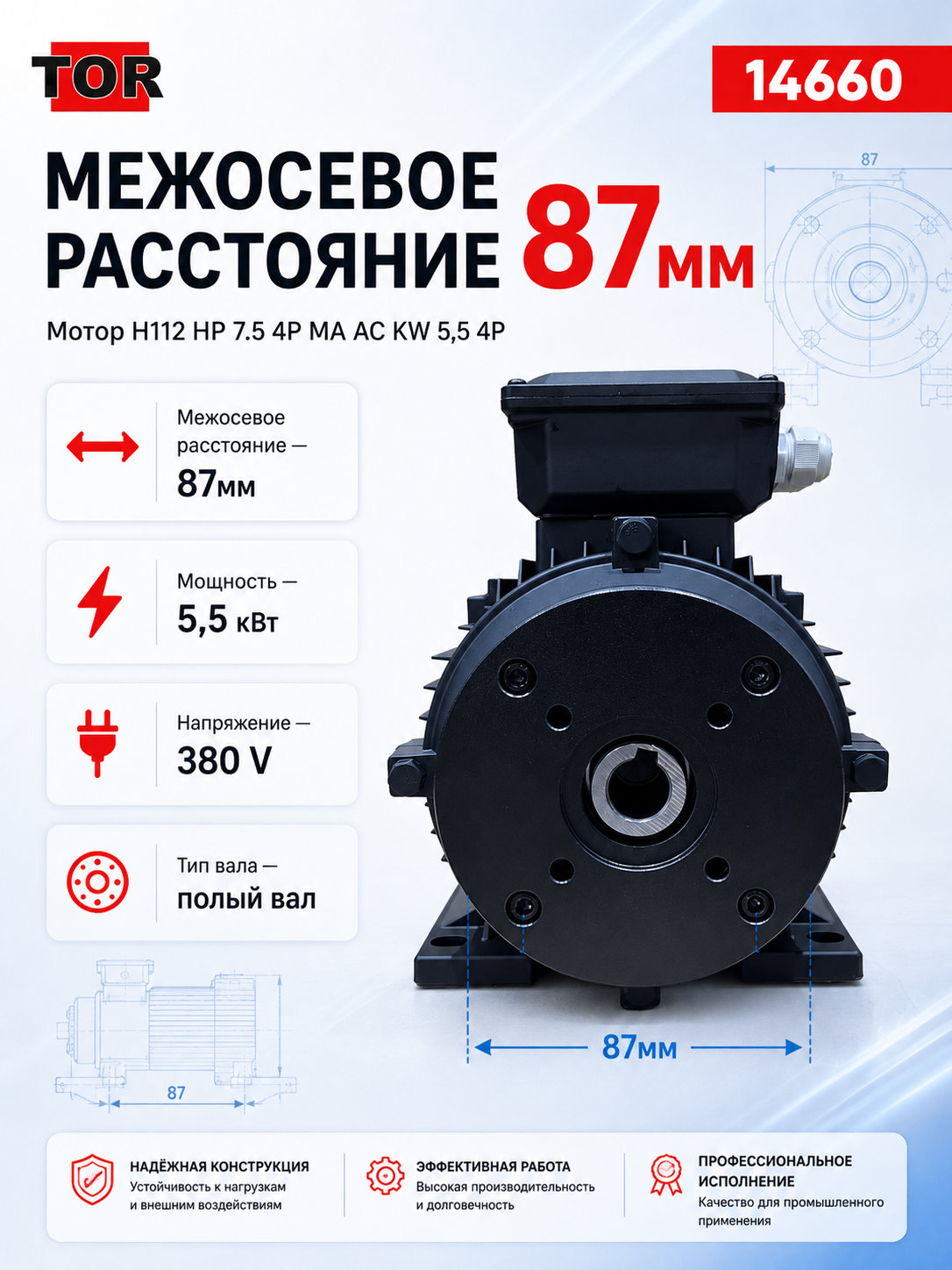

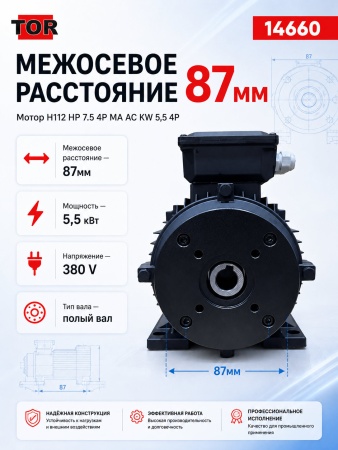

Фланец с посадочным расстоянием 87 мм отличает артикул 14660 от близких модификаций с другим монтажным размером. Этот параметр нужно проверять вместе с типом помпы, а не только по мощности двигателя.

Габариты 322 × 224 × 264 мм и масса 32 кг важны при проектировании рамы и выборе способа крепления. Транспортные размеры 430 × 240 × 310 мм и масса 32,7 кг используются для планирования перевозки и складского хранения.

Области применения

— Стационарные аппараты высокого давления с прямым приводом помпы
— Автомоечные посты и комплексы самообслуживания, рассчитанные на соответствующий насосный модуль
— Профессиональные моечные установки в сервисных и производственных зонах
— Ремонт АВД, в которых ранее применялся двигатель с теми же электрическими и монтажными параметрами
— Сборка насосных агрегатов на базе помп E3B2515 или NMT 1520R
— Замена электропривода при совпадении мощности, оборотов, напряжения, диаметра вала и фланца

Удобство использования: TOR H112 HP 7.5 4P MA AC KW 5,5 4P

Горизонтальная компоновка с опорными лапами позволяет установить двигатель на металлическую раму или другое рассчитанное основание. При проектировании крепления можно ориентироваться на типоразмер H112 и фактические габариты корпуса.

Прямое соединение с помпой делает приводной модуль компактным и уменьшает количество промежуточных деталей. При этом для корректной сборки необходимо обеспечить соосность двигателя и насоса, а также исключить механическое напряжение в соединении.

Для подбора на замену удобно использовать сразу несколько контрольных параметров: артикул 14660, мощность 5,5 кВт, 1450 об/мин, напряжение 380 В, полый вал 24 мм и посадочное расстояние 87 мм. Такой подход помогает отличить двигатель от похожих версий H112 с фланцем другого размера.

Конструкция и комплектация

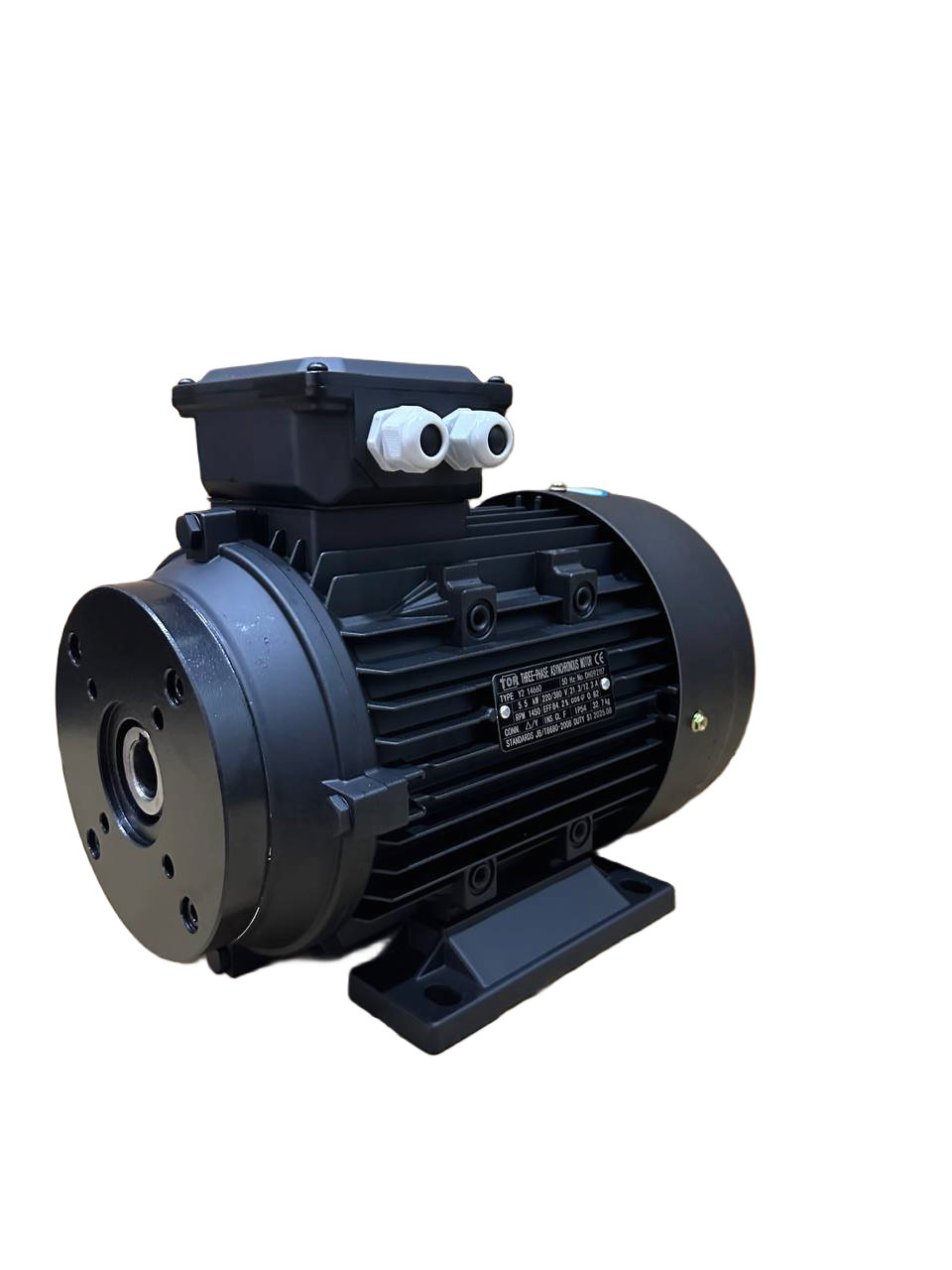

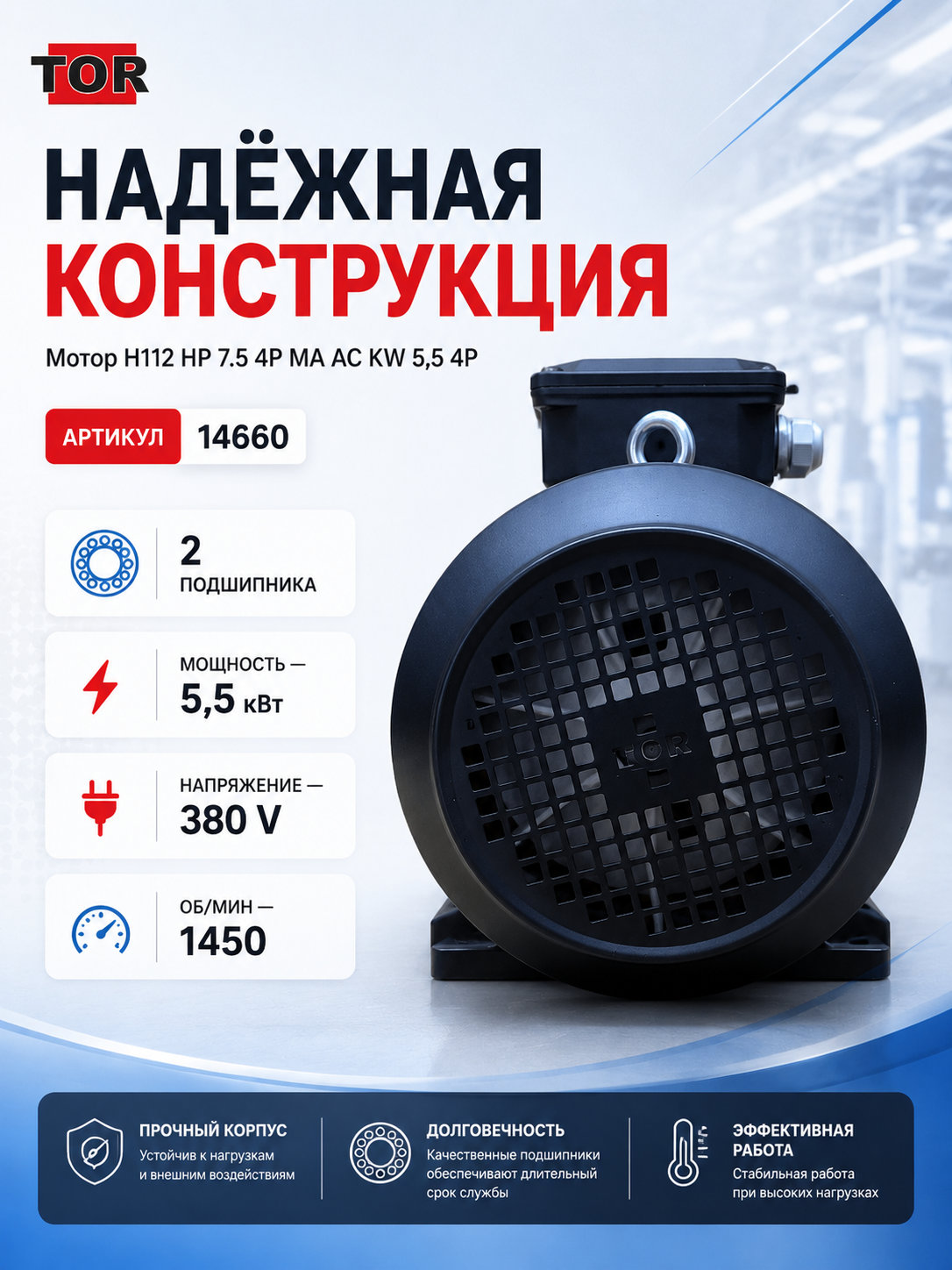

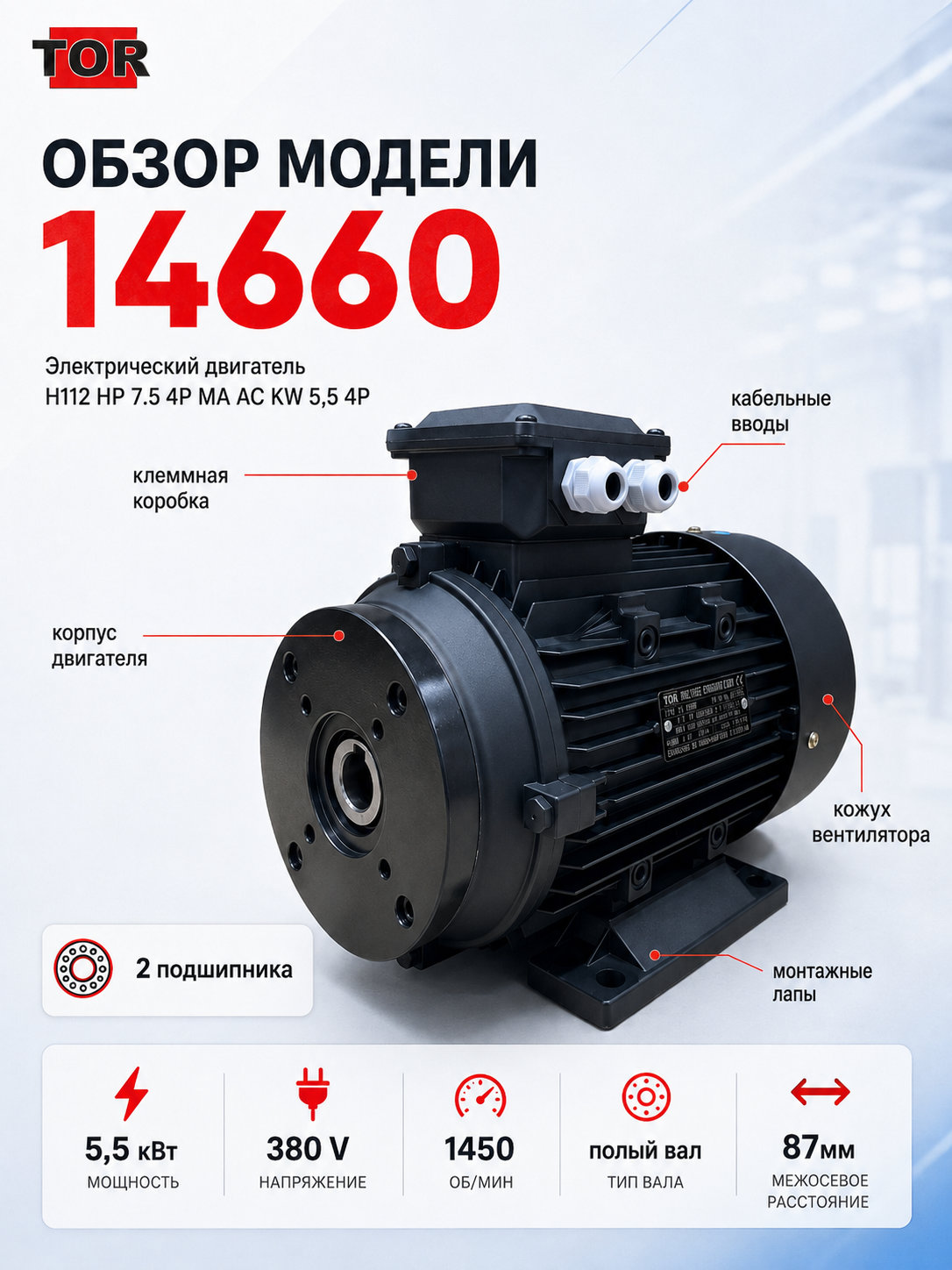

Основой модели является асинхронный четырёхполюсный электродвигатель в корпусе H112. Вал имеет полое гладкое исполнение диаметром 24 мм и предназначен для прямого сопряжения с насосом высокого давления. Посадочное расстояние фланца составляет 87 мм. Горизонтальная конструкция снабжена опорными лапами для крепления на раме. Внутри корпуса установлены два подшипника, поддерживающие вал.

Подтверждённая единица поставки — электродвигатель TOR H112 HP 7.5 4P MA AC KW 5,5 4P, артикул 14660. Дополнительные элементы не включены в описание комплектации, поскольку их наличие не подтверждено.

Эксплуатация, расходники и обслуживание TOR H112 HP 7.5 4P MA AC KW 5,5 4P

Электродвигатель используется как часть аппарата высокого давления, поэтому условия запуска, защиты и управления определяются электрической схемой всей установки. Подключение к трёхфазной сети 380 В, настройку защитной аппаратуры и проверку направления вращения следует выполнять квалифицированному специалисту.

Перед вводом в эксплуатацию важно проверить жёсткость основания, совпадение посадочных размеров и соосность двигателя с помпой. Нельзя использовать артикул 14660 как замену только по признаку одинаковой мощности: должны совпадать обороты, тип и диаметр вала, фланец и требования насосного узла.

Для модели не заявлены специальные расходные материалы. Плановое обслуживание выполняется в составе оборудования с учётом требований производителя АВД и подключённой помпы. При осмотре следует контролировать крепление, состояние электрических соединений и отсутствие нештатных вибраций или шума. Гарантийный срок составляет 6 месяцев.

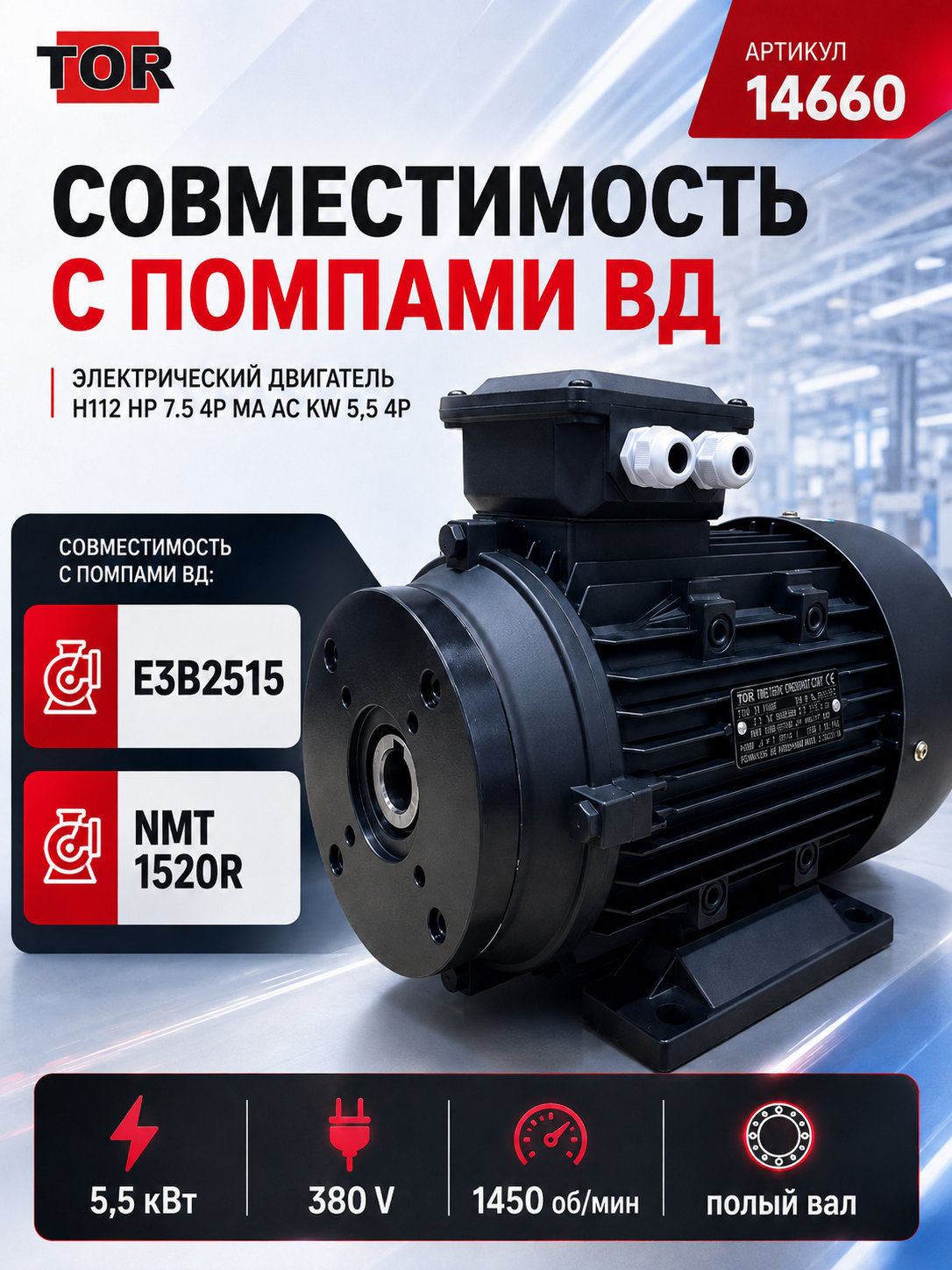

Подходит ли двигатель для помпы E3B2515?
Да, совместимость с E3B2515 подтверждена.

Можно ли установить модель с помпой NMT 1520R?
Да, NMT 1520R входит в перечень совместимых помп.

Какое напряжение требуется для подключения?
Электродвигатель рассчитан на питание 380 В.

Какой монтажный размер фланца у артикула 14660?
Посадочное расстояние фланца составляет 87 мм.

Каковы размеры и масса транспортной упаковки?
Размер упаковки — 430 × 240 × 310 мм, масса — 32,7 кг.
