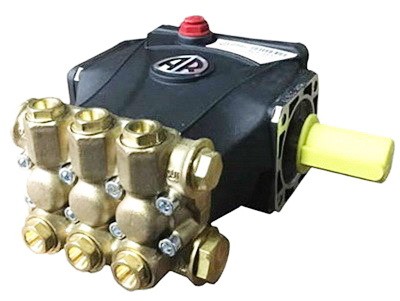

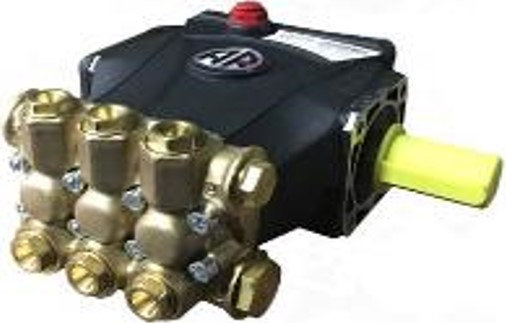

Annovi Reverberi RCS 13.17 N (3010) — плунжерный насос высокого давления серии 320 RCS, предназначенный для комплектации профессиональных аппаратов и технологических моечных установок. Модификация с кодом 23671 обеспечивает подачу 13 л/мин, или 780 л/ч, при максимальном давлении 170 бар и работает с частотой вращения 2800 об/мин; требуемая мощность привода составляет 4 кВт, а допустимая температура воды на входе ограничена 40 °C. Насос выполнен по трёхплунжерной схеме: керамические плунжеры Ø15 мм работают в узле с головной частью из кованой латуни, корпус изготовлен из литого алюминиевого сплава, а цельный вал Ø24 мм предназначен для механического соединения с совместимым приводом. Межосевое расстояние фланца 75 мм, резьба G 1/2 на входе и G 3/8 на выходе позволяют заранее проверить посадку, выбрать муфту, арматуру и элементы гидравлической схемы. Модель подходит для ремонта действующего оборудования, проектирования нового моечного поста и планового снабжения организаций, использующих совместимые насосные системы; масса насоса составляет 5 кг, транспортная масса — 5,18 кг, гарантийный срок — 6 месяцев.
Технические характеристики
— Бренд: Annovi Reverberi
— Полное обозначение: RCS 13.17 N (3010)
— Артикул: BF-AR23671
— Код производителя: 23671 / AR23671
— Серия насоса: 320 RCS
— Тип оборудования: плунжерный насос высокого давления
— Рабочая среда: вода
— Максимальная производительность: 13 л/мин, 780 л/ч
— Максимальное давление: 170 бар
— Частота вращения: 2800 об/мин
— Требуемая мощность привода: 4 кВт
— Максимальная температура воды на входе: 40 °C
— Исполнение вала: N, цельный вал Ø24 мм
— Межосевое расстояние посадочного фланца: 75 мм
— Входной патрубок: G 1/2
— Выходной патрубок: G 3/8
— Насосная группа: 3 керамических плунжера Ø15 мм
— Головная часть: кованая латунь
— Корпус: литой алюминиевый сплав
— Масло по деталировке: SAE 15W-40
— Количество масла: 0,26 кг
— Габариты насосного узла: 183,5 × 200 × 125,5 мм
— Масса нетто: 5 кг

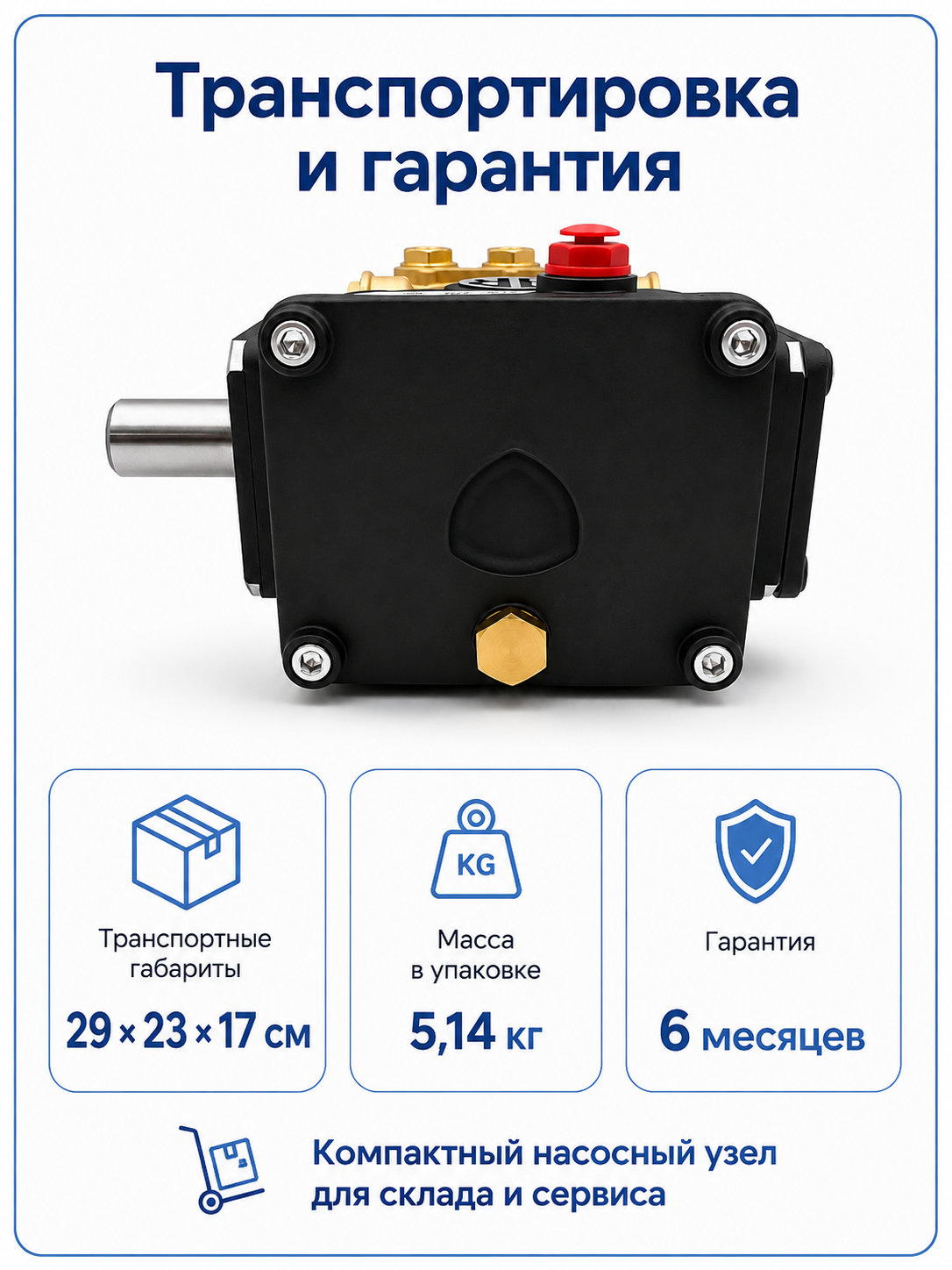

— Транспортные габариты: 28,5 × 22,5 × 17 см
— Масса в транспортной упаковке: 5,18 кг
— Гарантия: 6 месяцев
Преимущества модели
— Производительность 13 л/мин позволяет рассчитывать водоснабжение и рабочую форсунку по известному потоку
— Давление до 170 бар подходит для профессиональных систем, рассчитанных на соответствующую напорную нагрузку
— Высокооборотное исполнение 2800 об/мин удобно при подборе компактного электропривода нужной мощности
— Вал Ø24 мм и фланец 75 мм дают точные механические параметры для замены насосного узла
— Три керамических плунжера Ø15 мм образуют рабочую группу объёмного насоса
— Латунная головная часть контактирует с гидравлическим контуром, а алюминиевый корпус снижает массу узла
— Для основных изнашиваемых элементов предусмотрены отдельные фирменные ремонтные комплекты
Ключевые характеристики и их значение
Подача 13 л/мин определяет минимальную пропускную способность подводящей магистрали и фильтра. При недостаточном водоснабжении насос не сможет работать в расчётном режиме, поэтому источник воды, шланг и входная арматура подбираются с запасом по расходу.
Давление 170 бар является верхним пределом для расчёта напорной части. Регулятор, манометр, фитинги, шланг, пистолет и форсунка должны иметь допустимые параметры не ниже режима установки.
Частота 2800 об/мин и мощность 4 кВт задают характеристики двигателя. Цельный вал Ø24 мм и межосевое расстояние фланца 75 мм используются для проверки муфты, посадки и соосности соединения.
Температура воды до 40 °C ограничивает область применения холодноводными и умеренно тёплыми моечными системами. Превышать это значение при эксплуатации данной модификации нельзя.
Габариты 183,5 × 200 × 125,5 мм помогают спроектировать размещение внутри рамы и сохранить доступ к соединениям и индикатору масла. Транспортные размеры 28,5 × 22,5 × 17 см и масса 5,18 кг полезны при расчёте хранения и отгрузки.
Области применения
— Комплектация профессиональных аппаратов высокого давления
— Стационарные автомоечные и сервисные посты
— Мобильные моечные установки с совместимым приводом
— Производственные системы очистки техники, деталей и оборудования
— Ремонт и модернизация установок с посадочным фланцем 75 мм
— Плановая замена насосного узла с параметрами 13 л/мин и 170 бар
Удобство интеграции и эксплуатации
Подключение воды выполняется через резьбу G 1/2, напорной линии — через G 3/8. Эти размеры позволяют заранее определить переходники и арматуру, не перенося на модель параметры похожих насосов.
При монтаже проверяют направление вращения, соосность вала и муфты, надёжность крепления и отсутствие механической нагрузки от трубопроводов. Запуск выполняют при сброшенном давлении через обводной клапан, после чего систему выводят на рабочий режим регулировкой давления.
В конструкции предусмотрен узел контроля уровня масла. Насос следует устанавливать так, чтобы индикатор и заливная пробка оставались доступными для осмотра и обслуживания.
Конструкция и комплектация

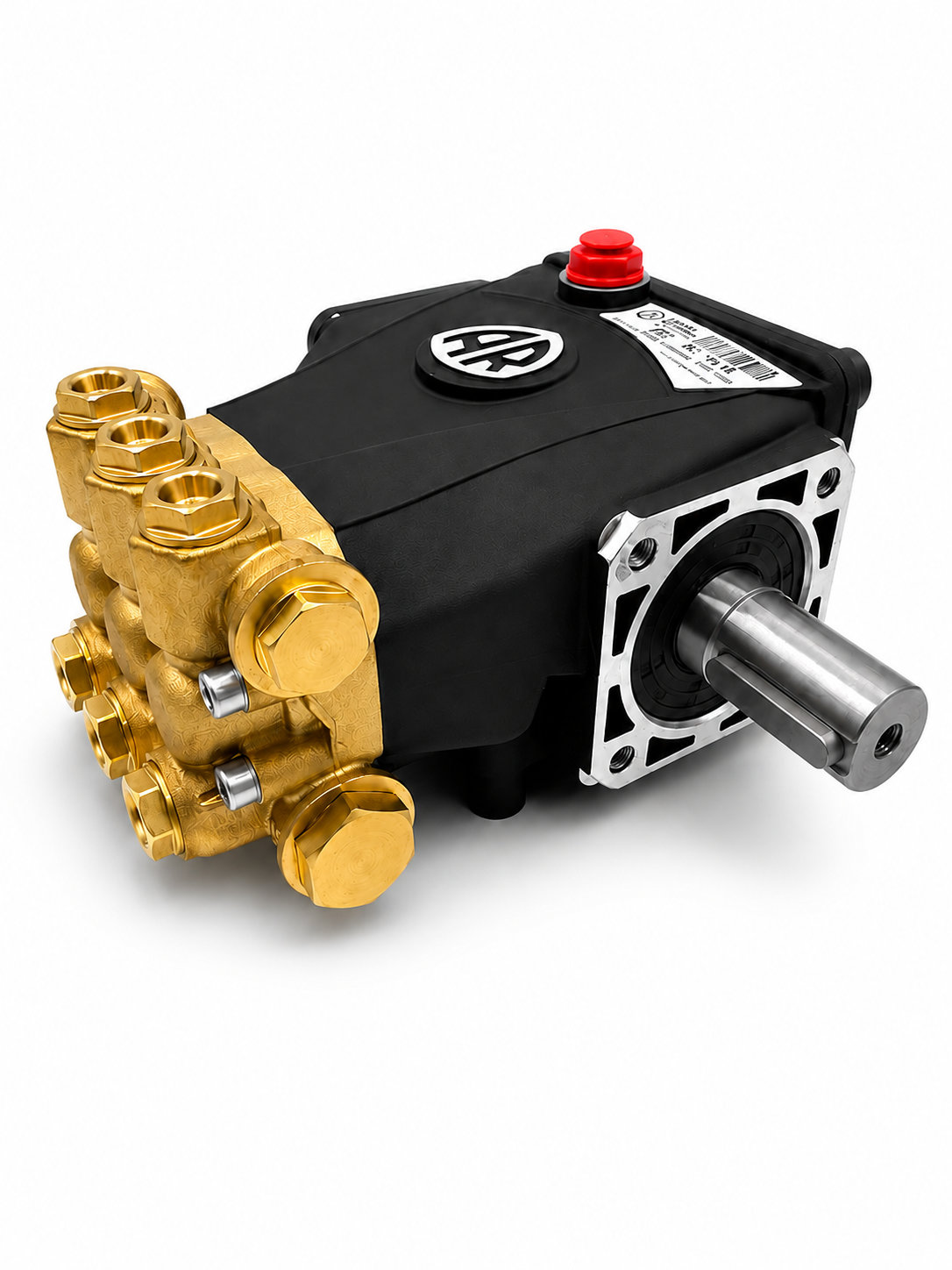

RCS 13.17 N относится к трёхплунжерным объёмным насосам с цельным приводным валом. Основные элементы конструкции — алюминиевый корпус, латунная головная часть, три керамических плунжера Ø15 мм, клапанный узел, водяные и масляные уплотнения, подшипники, шатунный механизм и узел контроля уровня масла.
Насос поставляется заправленным маслом для первичной эксплуатации. В деталировке для модели 23671 указано масло SAE 15W-40 и количество 0,26 кг. Посадочные опоры в документации серии обозначены как опциональные элементы, поэтому конфигурацию крепления необходимо согласовывать с конструкцией конкретной установки.
Эксплуатация, расходники и обслуживание
Перед любой сервисной операцией сбрасывают давление воды и отключают привод от источника энергии. Ежедневно по руководству проверяют состояние входного фильтра и уровень масла; контроль выполняют на ровной поверхности при холодном насосе.
Первую замену масла проводят после 50 часов работы. Далее масло меняют через каждые 500 часов или один раз в год. Через 50 часов также проверяют соединение с приводом, крепление насоса, трубы и фитинги. Замена уплотнений и клапанов предусмотрена через 1000 часов и выполняется сервисным центром.

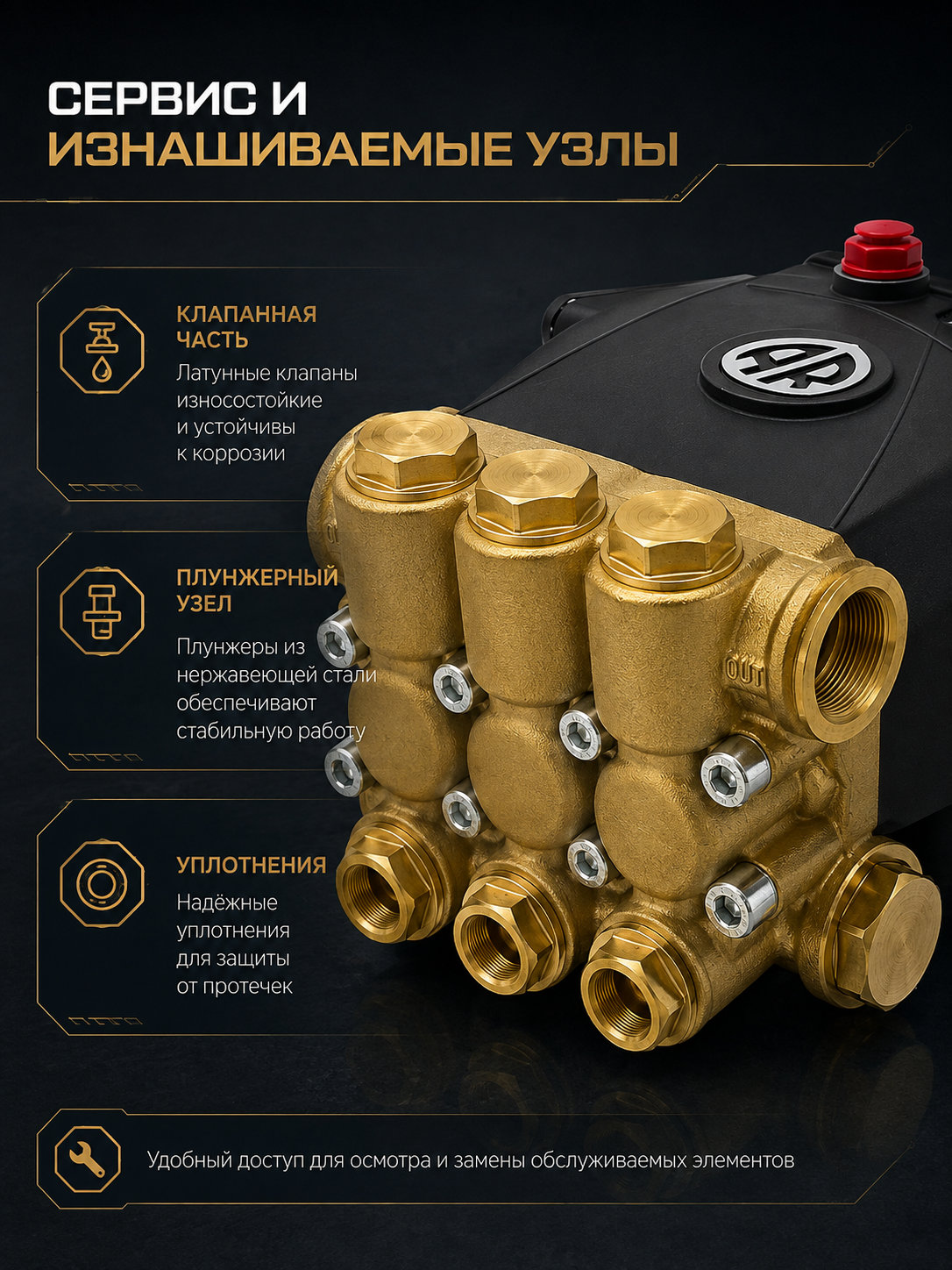

Для модели предусмотрены ремонтные комплекты:
— KIT 2186: комплект клапанов
— KIT 42475: комплект плунжеров Ø15 мм
— KIT 42468: комплект масляных уплотнений
— KIT 42476: комплект водяных уплотнений Ø15 мм
— KIT 42470: комплект уплотнительных колец
— KIT 2191: комплект опорных колец Ø15 мм
Какая производительность у RCS 13.17 N?
Максимальная подача составляет 13 л/мин, или 780 л/ч.
Какое давление развивает насос?
Максимальное давление для данной модификации — 170 бар.
Какой привод требуется для работы?
Необходим привод мощностью 4 кВт с частотой вращения 2800 об/мин.
Какая температура воды допустима на входе?
Максимальная температура всасываемой воды составляет 40 °C.

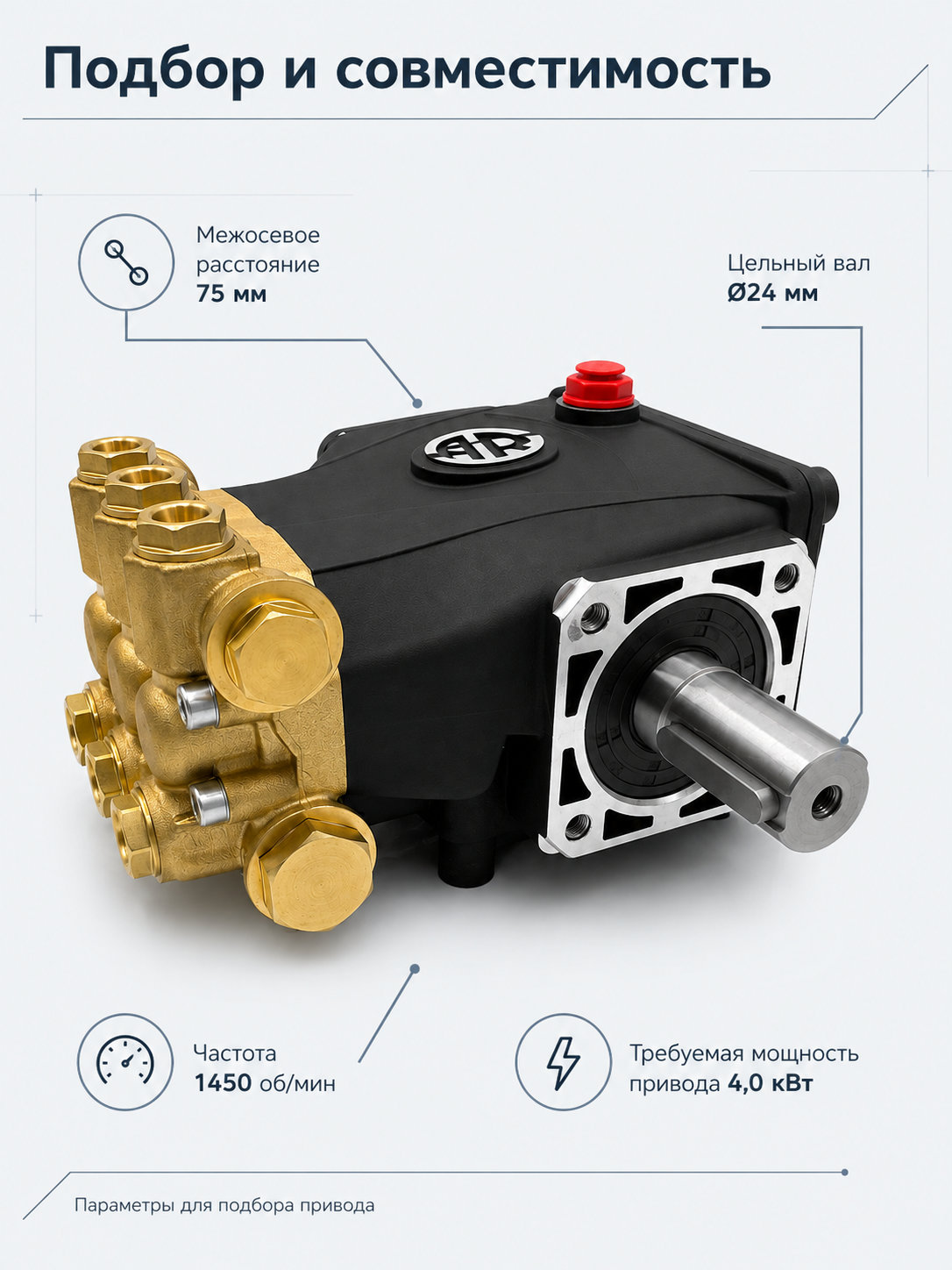

Какие размеры нужны для проверки совместимости?
Вал имеет диаметр 24 мм, межосевое расстояние фланца — 75 мм, вход — G 1/2, выход — G 3/8.
Остались вопросы?
Звоните или оставьте заявку на подбор аналога — мы поможем подобрать под ваши задачи, бюджет и площадь объекта.
|
Производитель
|
Annovi Reverberi |
|
Мощность, КВт
|
4 |
|
Давление, бар
|
170 |
|
Масса, кг
|
8 |
|
Макс температура воды на входе, °С
|
60 |
|
Страна-производитель
|
Италия |
|
Производительность, л/ч
|
780 |
|
Уровень шума, ДБ
|
101 |
|
Производительность, л/мин
|
13 |
|
Материал помпы
|
Латунь |
|
Обороты двигателя, об/мин
|
2800 |
